案例分享 | 基于HPM6800系列MCU多个应用方案分享

发表时间：2024-03-18 10:30

近日，上海先楫半导体科技有限公司推出了国产高性能微控制器HPM6800系列，致力于提供单主控的数字仪表及HMI解决方案。现在，我们来看看HPM6800是颗怎样的芯片，以及基于HPM6800系列微控制器开发的多个应用方案吧！





HPM6800系列芯片优势

1、HPM6800系列产品主频高达600MHz，内置RISC-V内核，算力高达1710DMIPS。

2、采用了高性2.5D OpenVG GPU，支持OpenVG Lite图形库和2D图形加速PDMA。内置1MB SRAM，支持DDR2/DDR3/DDR3L接口，2个SD/eMMC控制器，提供高效的内存管理。

3、集成2组 4 Lane MIPI-DSI/LVDS-Tx 显示接口和2组 2 Lane MIPI-CSI/LVDS-Rx 摄像头接口，满足多种图像连接需求。

4、集成JPEG编解码器。

5、4路音频输出，多路语音及麦克风接口。

6、1路千兆以太网，1个2Msps 16位高精度ADC。

7、丰富外设：1路高速USB，8路CAN FD，9个UART，4个SPI，4个I2C。

8、集成AES128/256,SHA256加速引擎和硬件密钥管理器，支持固件软件签名认证，加密启动，加密执行；可防止非法的代码替换，篡改或复制。

9、单芯片MCU开发简便，启动时间低至百毫秒，支持各种低功耗模式。

10、符合车规AEC-Q100 等级 2。

11、满足国产化需求。



汽车数字仪表方案①

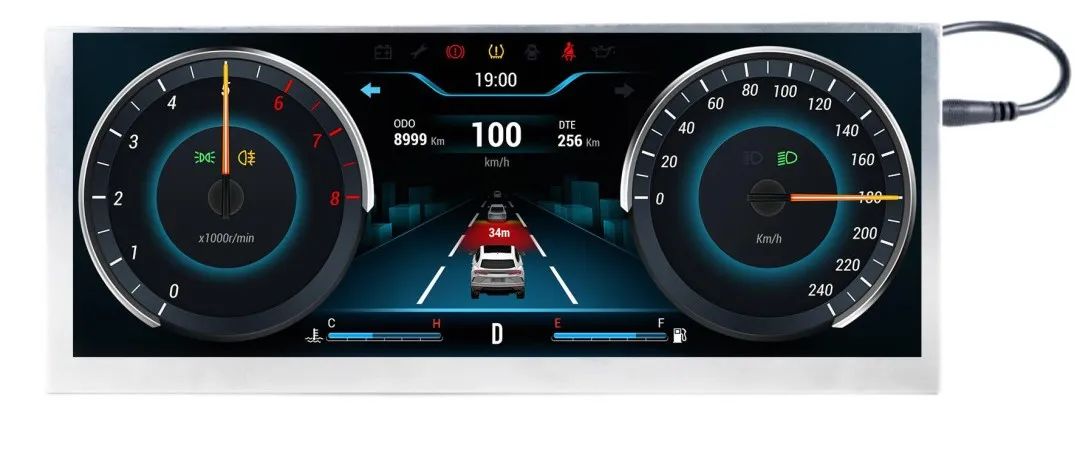

仪表产品实物展示



方案优势

  • 快速开机：冷启动小于100ms，并于500ms内显示第一屏内容。

  • 最高1920*1080 分辨率，实现最高60fps的指针刷新，30fps的路况信息刷新。

  • 支持视频输入，可实现倒车视频，中控互联交互功能。

  • 商业级HMI图形软件，所见即所得，提高开发效率。

  • 量产级底层SDK软件包和中间件，可选适配完成的UDS软件协议栈。

  • 支持OTA升级。

  • 提供一站式服务合作模式：含仪表方案开发板、核心板、专业的汽车仪表开发团队技术支持，具备实现Turnkey 交付的能力。

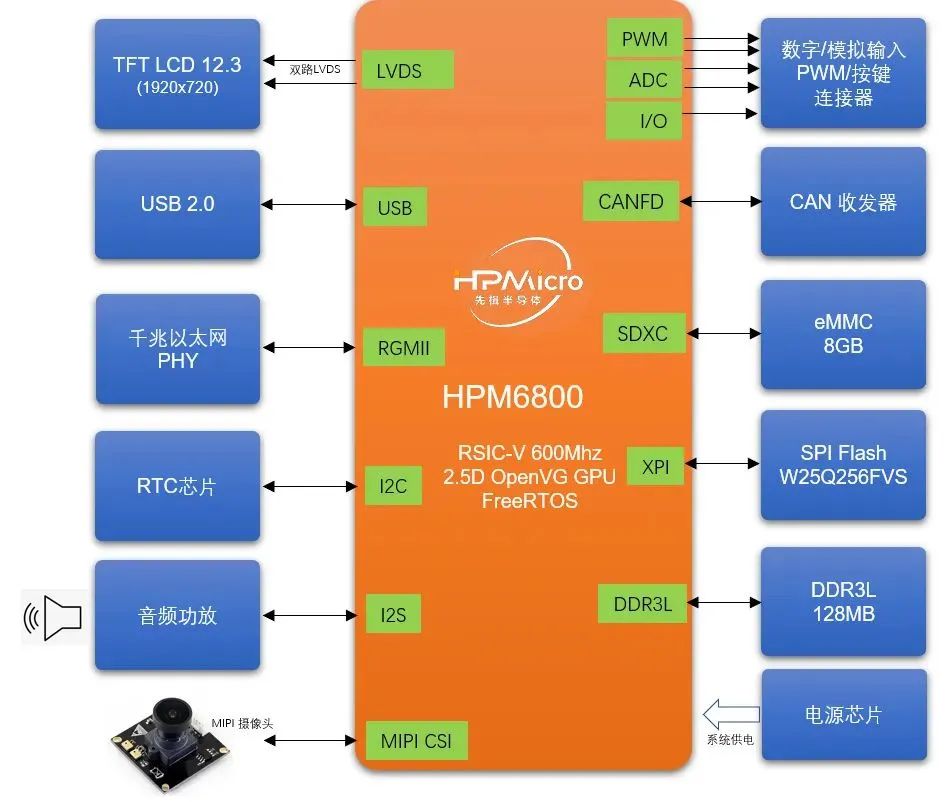

数字仪表方案框图

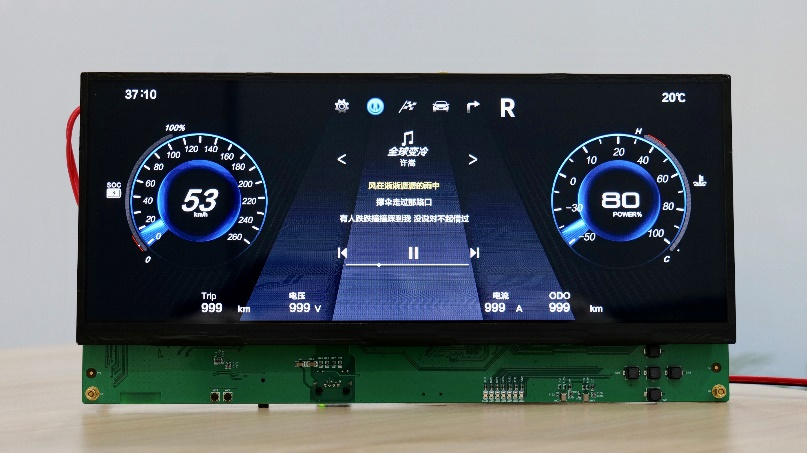

汽车数字仪表方案②


方案优势

  • 使用AWTK开源GUI引擎开发, 跨平台、开发高效, 占用资源少，界面设计自由。

  • 丰富的UI显示界面，包含指针仪表、多媒体、实时路况信息等。

  • 采用高性能车规级MCU, 性能强大, 实现 60fps的指针刷新, 30fps的路况信息刷新, 满足传统指针仪表硬性要求。

  • 采用双通道LVDS高清屏, 抗干扰能力强，支持高分辨率和高清显示。

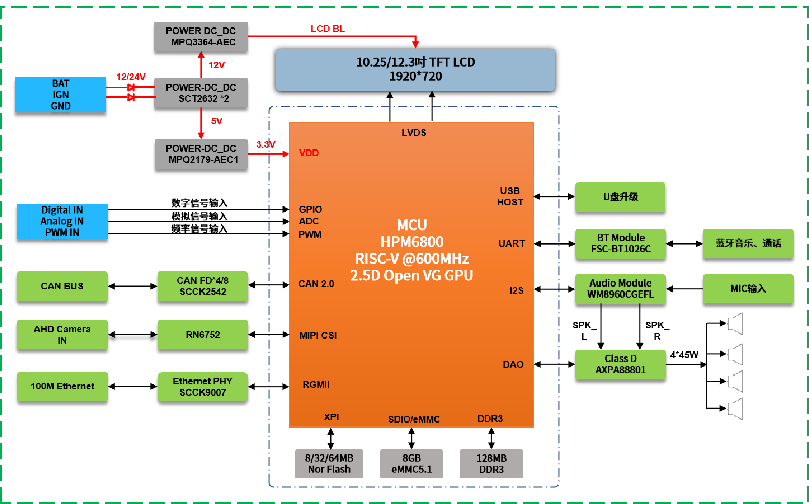

数字仪表方案框图

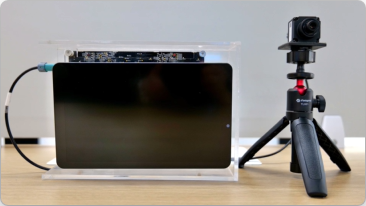

CMS电子外后视镜方案


方案优势

  • 超低延迟，响应时间35ms。

  • 安全信息提示及时性。

  • ADAS盲区移动物识别。

  • 支持视角调节，多视角显示。

  • 140dB 超高动态范围。

  • 抗干扰能力强，支持高清夜视，高分辨率：摄像头1920*1280，显示屏1280*720。

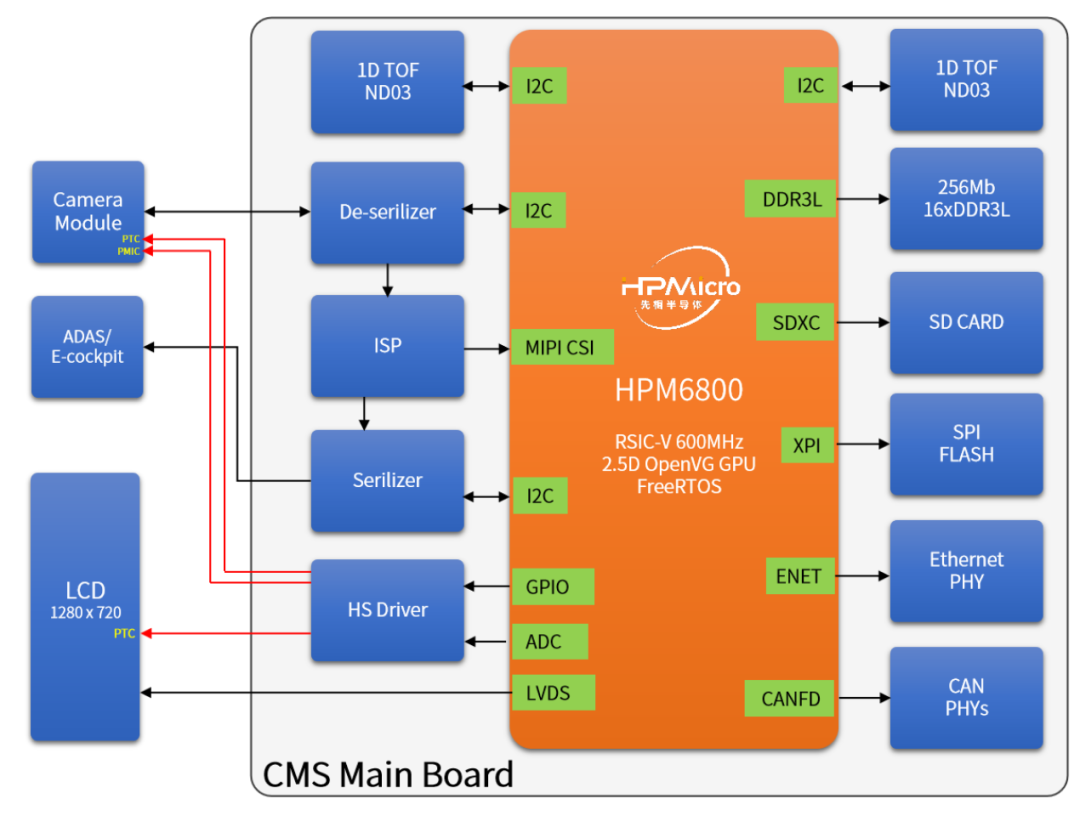

CMS电子后视镜方案框图
