低噪声、低功耗、单通道16位模数转换器 RS1430B

RS1430B是一款高速、低功耗、单通道的16位模数转换器，采用SAR架构设计，最高采样速率为400KSPS。RS1430B支持单端输入和伪差分输入以及SPI串行接口标准,外置的基准电压可在0.1V至VDD范围内任意设定，信噪比为90.5dB，噪声为45µVrms，在5V供电的场景下，动态功耗仅为13mw，非常适用于便携式和电池供电系统的精密信号采集。RS1430B与ADS7816、ADS7822、ADS7826、ADS7827、ADS7829、ADS8320、ADS8325、ADS8326 PIN脚兼容。可用于各种医疗设备、车载导航、工业控制和数据采集系统等应用。

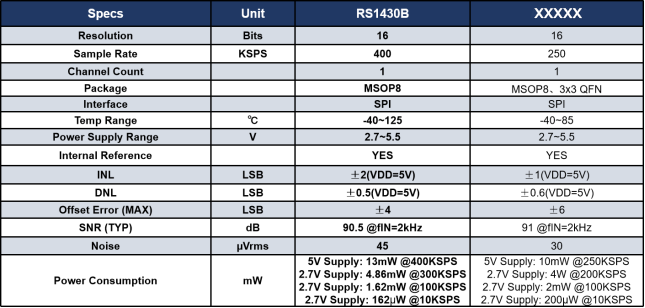

供电电压：2.7~5.5V

分辨率：16Bit

采样速率: 400KSPS

通讯接口: SPI

通道数: 1

输入类型: 单端输入和伪差分输入

信噪比: 90.5dB

积分非线性INL:   ±2 LSB

差分非线性DNL: ±0.5 LSB

噪声: 45µVrms

功耗:

5V供电：13mW @400KSPS

2.7V供电：4.86mW @300KSPS

2.7V供电: 1.62mW @100KSPS

2.7V供电: 162µW @10KSPS

温度范围: -40℃---125 ℃

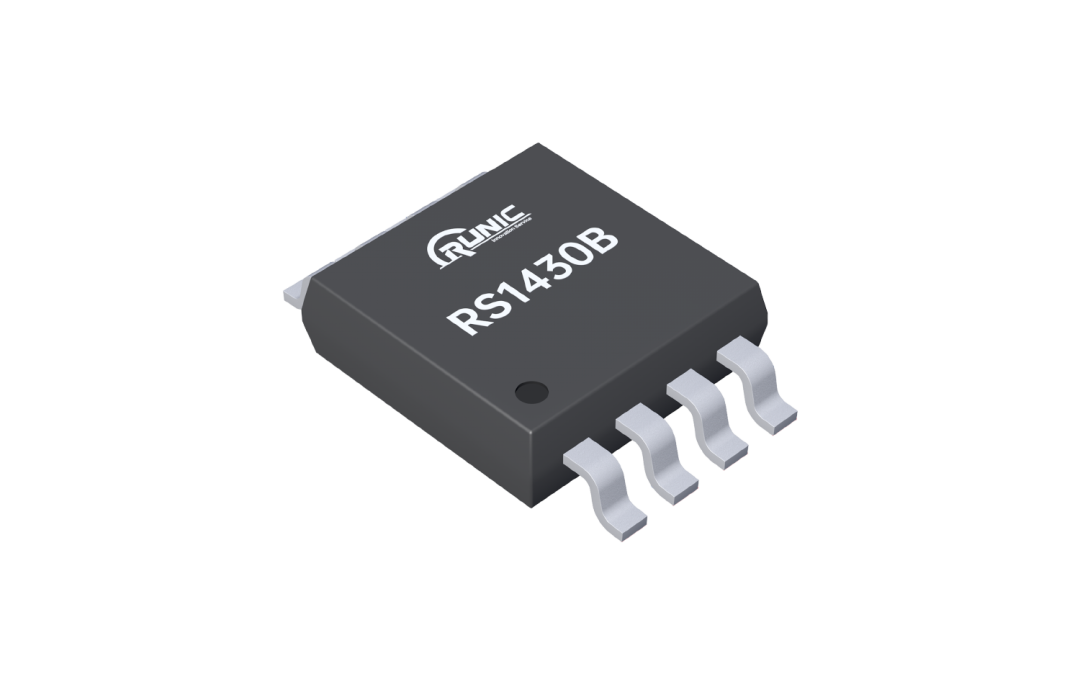

封装形式： MSOP8

☆   具备出色的直流精度以及动态性能。

☆   提供出色的线性度和极低的噪声及失真。

☆   支持单端输入，信号从来源到达ADC仅需要一条走线，减少了系统复杂性，同时降低总信号链的功耗。

☆   配备了同步串行接口（SPI/SSI兼容）和伪差分输入功能。

☆   提供MSOP8封装，低功耗、小尺寸，适用于便携式和电池供电系统应用。

医疗分析仪
